脫硫塔防腐材料具有如下優(yōu)點(diǎn)

北京耐默公司作為專(zhuān)業(yè)生產(chǎn)脫硫塔防腐材料廠(chǎng)家，在此介紹脫硫塔防腐材料，脫硫塔防腐涂料，吸收塔防腐涂料，脫硫塔堵漏材料，脫硫防腐漆施工相關(guān)知識(shí)，希望對(duì)大家會(huì)有幫助。

對(duì)此, 科研團(tuán)隊(duì)提出了無(wú)溶劑型高耐滲透耐溫脫硫塔防腐材料技術(shù)研究方向。該材料具有如下優(yōu)點(diǎn):

1、 粘的牢

涂層與基體的結(jié)合主要依靠涂層通過(guò)化學(xué)鍵結(jié)合與基體粗糙表面形成機(jī)械咬合。基材表面的清潔程度、涂層材料的固化劑體系選擇、以及涂層中殘余應(yīng)力的大小均會(huì)影響涂層與基體的結(jié)合強(qiáng)度。本項(xiàng)目中涂層材料采用高、低分子量、多官能團(tuán)改性樹(shù)脂取代現(xiàn)有樹(shù)脂, 從而提高涂層的粘結(jié)力, 用互相穿插網(wǎng)絡(luò)狀的彈性結(jié)構(gòu)、有機(jī)/無(wú)機(jī)納米顆粒半剛性結(jié)構(gòu), 降低涂層因溫度交變而產(chǎn)生的內(nèi)聚力, 提高涂層的活性通道的堆積密度, 進(jìn)一步提高涂層的粘結(jié)強(qiáng)度和抗?jié)B透性。

經(jīng)試驗(yàn)檢測(cè), 該脫硫塔防腐材料粘結(jié)強(qiáng)度普遍高于20MPa, 高于市場(chǎng)上現(xiàn)有的類(lèi)似的涂層材料。

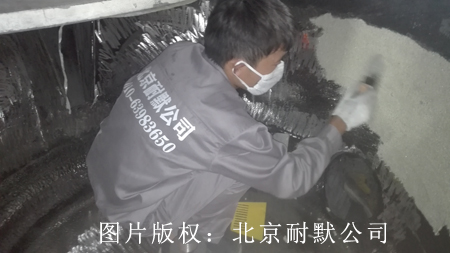

本項(xiàng)目的脫硫塔防腐材料同時(shí)具有高表面容忍性能, 施工工藝要求不高, 低表面處理底材達(dá)到St1.0級(jí)或St2.0級(jí)即可, 或潮濕基底材無(wú)論鋼質(zhì)及砼基, 都可以涂裝, 且附著力很好。

2、 穿不透

在濕法脫硫塔的復(fù)雜腐蝕環(huán)境中, 所使用防腐涂層要能抵御各種強(qiáng)腐蝕介質(zhì)的透過(guò), 抗?jié)B透性要好, 才能有效保護(hù)基材。而影響防腐涂層材料抗?jié)B透性的主要指標(biāo)是涂層的孔隙度, 一般的涂層中不可避免地存在著孔隙。而本項(xiàng)目面層材料通過(guò)改進(jìn)固化劑結(jié)構(gòu), 采用新型多官能團(tuán)固化劑, 使涂層材料進(jìn)行均聚交鏈反應(yīng), 又通過(guò)涂層微結(jié)構(gòu)的設(shè)計(jì)調(diào)控, 使涂層固化時(shí)產(chǎn)生迷宮效應(yīng), 延長(zhǎng)分子滲透路徑, 最終形成三度空間的高度交聯(lián)立體結(jié)構(gòu)。高度的交聯(lián)密度和良好的化學(xué)穩(wěn)定性統(tǒng)一了起來(lái), 大大提高了脫硫塔防腐材料的穩(wěn)定性和抗?jié)B透性能, 以及涂層材料的耐濕熱性。

試驗(yàn)檢測(cè)結(jié)果表明, 該高耐滲透耐溫聚合物復(fù)合涂層材料具有優(yōu)秀的耐滲透性能, 可以有效抵制高濃度的硫化物、各種酸堿、各種強(qiáng)溶劑的侵蝕, 甚至是在高溫高壓的條件下, 其涂層外觀(guān)、附著力依然無(wú)變化。

3、 功能化

因采用多官能團(tuán)固化劑, 固化體系合理, 交聯(lián)密度高, 無(wú)溶劑高耐滲透耐溫脫硫塔防腐材料材料具有較高的玻璃化轉(zhuǎn)變溫度, 遠(yuǎn)遠(yuǎn)高于其他同類(lèi)型產(chǎn)品, 高溫穩(wěn)定性好, 見(jiàn)圖2。

高的玻璃化溫度使得該脫硫塔防腐材料具有優(yōu)秀的性能穩(wěn)定性, 高耐滲透耐溫聚合物復(fù)合涂層經(jīng)過(guò)高溫老化 (200℃48h+250℃4h) 后, 其粘結(jié)強(qiáng)度總體不低于10MPa, 見(jiàn)表4。

同時(shí), 高耐滲透耐溫脫硫塔防腐材料兼具優(yōu)秀的耐硫酸條件的熱老化性能, 涂層試件在20%H2SO4溶液中常溫浸泡1h, 取出晾干15min, 放入烘箱177℃±2℃放置16h, 再在23℃±2℃放置4h～6h, ≥30次循環(huán);試驗(yàn)結(jié)束后, 試件涂層無(wú)開(kāi)裂、起泡、剝落, 粘結(jié)強(qiáng)度保持率≥80% 。

高耐滲透耐溫脫硫塔防腐材料為無(wú)溶劑型脫硫塔防腐材料材料, 所有物質(zhì)均參與固化反應(yīng), 在整個(gè)固化過(guò)程中無(wú)任何揮發(fā)性溶劑, 閃點(diǎn)大于93℃, 不易燃易爆, 環(huán)保安全, 特別適用于受限空間使用。
